水滴で顕微鏡

レーウェンフックの顕微鏡のページでは、ガラス玉を使って単式顕微鏡をいろいろ作りましたが、もっとお手軽には、水滴をレンズに使う方法があります。ガラス玉を入手する手間もかかりませんので、ぜひ一度試して「見て」ください。制作時間は約20分。

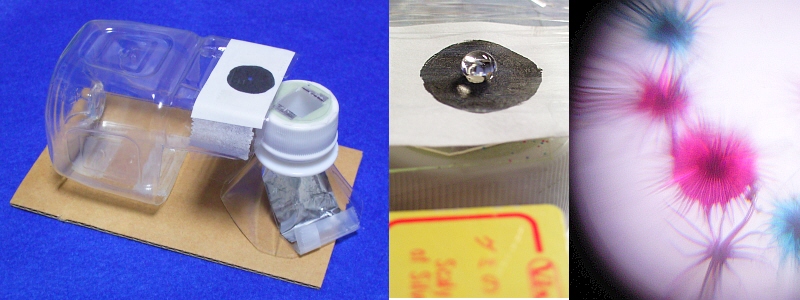

左：ペットボトルを利用した水滴顕微鏡、中：レンズの水滴、右：観察像（グミの葉の星状毛、染色されたプレパラート）

＜用意するもの＞
□　水・・・１滴
□　つまようじ・・・１本
□　角形の500mlペットボトル（ウーロン茶やアミノサプリ系のもの）・・・１本
□　はさみ・・・１本
□　カッターナイフか彫刻刀・・・１本
□　サランラップ・・・2cm×8cmほど
□　アルミホイル・・・3cm×4cmほど、照明用の反射板代わりです
□　両面テープ・・・15cmほど
□　紙・・・2cm×4cmほど
□　黒いマジック・・・１本
□　ダンボール・・・ハガキくらい

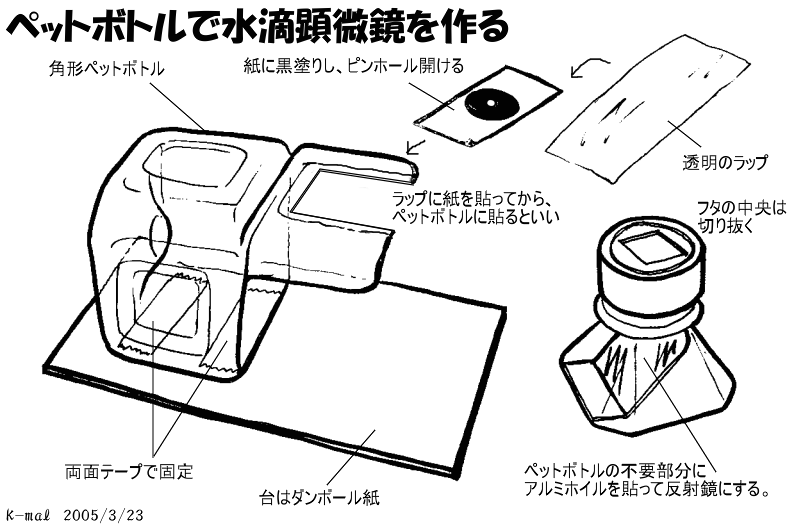

＜作り方＞写真や図を見て、考えてください。

●紙を黒く塗ります（直径1cmほどの円でよい）。塗った部分につまようじで小さい穴（ピンホール）をあけ、つまようじを回して「丸い穴」に仕上げます。突き抜いて直径2mmほどの穴になっても問題ありません。
●できあがったら、ラップの上に、直径2～3mmくらいの水滴を作ります。つまようじの頭に水を付け、そっと水滴を載せるようにします。
●ペットボトルにネジを調節してだいたいのピント調整をしたら、レンズ支持側のペットボトルを軽く押して、微調整しながら覗きます。意外とよく見えることに驚くと思います。

＜応用編＞
水以外の液体でもレンズになるものがないかな？ということで、グリセリンをレンズにして試すと、非常によいです。水より粘性があるし、蒸発しにくいので、安定した観察ができます。屈折率も高いようで拡大率もアップしているようです。グリセリンは薬局で250円ほどで入手できます。もっと粘性の高い水飴や濃い砂糖水などでもよいかもしれません。（2005/3/23記）
