顕微鏡の自作（その５）高倍率携帯顕微鏡

　自作顕微鏡の５作目です。
　「なんとか実用に耐える微動装置を作って、携帯できる高倍率顕微鏡を作りたい」という前作からの目標を達成すべく、取り組みました。
　今回も既製の対物レンズと接眼レンズを用います。対物レンズには60倍のアクロマート、接眼レンズには実体顕微鏡用の20倍のものをスレーブや絞り環を外して使用しました。鏡筒長が短いので、実際には400倍程度の倍率になっているかと思います。

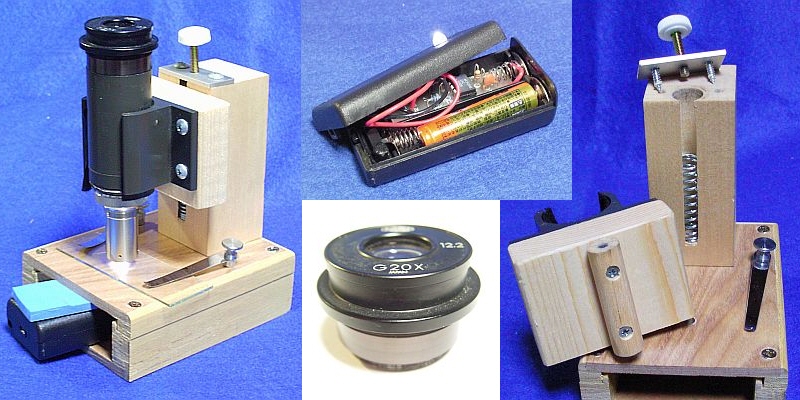

写真左：全体の様子。照明装置はステージ下に差し入れて、スポンジで仮止めして使います。
中上：照明用の乾電池式のLED照明。秋月電子通商のLED照明（1.5V電池白色ＬＥＤ投光キット：K-00192）
中下：実体顕微鏡用の20倍接眼レンズ。スレーブや絞り環を外してみたら、ちょうど鏡筒パイプにはまりました。視野が広くて見やすいです。
右：微動装置の工作はこんな感じです。

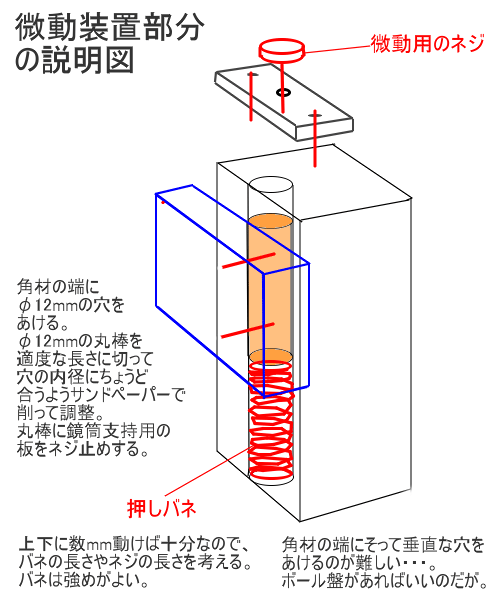

　今回作ってみた微動装置の造りを、左図に示しました。鏡筒上下式顕微鏡の微動装置を上下逆にしたような構造です。簡単な工具しか持っていないし、材料も木材なので、このくらいが限界でした（金属加工の技術や工具類があれば、もっと精度の高い微動装置を自作できるような気がします。押しネジの部分を「てこ」を使って減速するとか・・・）。
　・・・とは言え、この構造でも400倍でのピント調整は可能で、一応実用になる範囲かと思います。おおかた木製なので、360gと軽いですし、気軽に旅行先に持っていけるサイズになりました。
　照明装置のLEDも単４乾電池１本でかなりの長時間使えます。キット付属の電池ケースのフタにφ5mmの穴をあけてLEDを固定しました。
